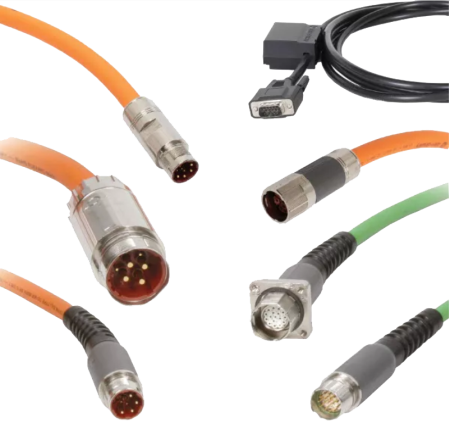

★ 帶SpeedTEC DDIN連接器的Kinetix電纜
Bulletin 2090 Kinetix? 電纜是完整系列的標準和連續型柔性系列，配有 SpeedTEC? DIN 連接器，可進行快速的四分之一轉連接。這些電纜已通過最新國際標準認證（包括槽架電纜評級、露天敷設評級、IP67 評級、DESINA 和 UL），使用這些電纜，您可以牢固地連接伺服電機和執行機構。Kinetix 電纜可用于任何具有挑戰性的運動控制應用項目，可以簡化機器設計并幫助最大限度地縮短維護時間。
單電纜
●支持 VP 系列電機以及 Kinetix 5700 和 Kinetix 5500 伺服驅動器
●通過一根電纜提供電源和反饋，從而減少了設置時間、停機時間及需要管理的部件數量
●包括電機電源、制動和反饋單電纜選項，選擇范圍為 18…6 AWG
●低電容設計，可最大限度提高系統功率密度
●具有最新噪聲抑制功能的編碼器通信數據對
●護套顏色遵循 DESINA 電纜標準，使得在工廠基層更容易快速確定電纜的用途
●使用 SpeedTEC DIN 電機端連接器進行快速的四分之一轉連接以及跨線或擴展插座連接器驅動端連接選項
●包括 NFPA79、UL 和 IEC 顏色編碼導線
●無鹵素 PUR 或 PVC 單電纜
○以不含鹵素的 PUR（聚氨酯）或 PVC（聚氯乙烯）材料制成，以提供所需的機械和化學耐久性
○具有整體鍍錫銅編織層（覆蓋率達 85%，經測試可提供出色的 EMC/EMI 性能），可在單根電纜中容納電源和信號導線
○提供連續彎曲和連續彎曲延長選項，在 7x 彎曲半徑（外徑）時可彎曲 800 萬次
●TPE 單電纜
○以具有優異機械和化學特性的熱塑性彈性材料制成
○具有含鋁/聚酯帶的整體鍍錫銅編織層（覆蓋率達 100%，可提供出色的 EMC/EMI 性能）
○提供 10 AWG、14 AWG 和 18 AWG 連續彎曲電纜和連續彎曲延長電纜，在 10x 彎曲半徑（外徑）時可彎曲 2000 萬次。6 AWG 和 8 AWG 連續彎曲電纜和連續彎曲延長電纜在 10x 彎曲半徑（外徑）時可彎曲 650 萬次
電源和反饋電纜
●支持 Kinetix VPC、MPM、MPF、MPS、HPK 和 RDB 伺服電機，Kinetix MPAS/MPMA 線性致動器，Kinetix MPAR 和 MPAI 電動缸，LDAT 系列直線推進器，LDC-Series? 和 LDL-Series? 線性電機以及 Kinetix 5500、5700、5100、6200/6500、6000、300/350 伺服驅動器
●包括帶制動選項（范圍為 16…2 AWG）的電源電纜和具有較小電纜套管直徑的反饋電纜，使得更容易穿過導線管
●包括在驅動端帶有跨線或模制連接器 (D-sub) 選件的反饋電纜
●以乙烯基 TPE 和 PVC 混合材料制成
●使用 SpeedTEC DIN 電機端連接器進行快速的四分之一轉連接以及跨線或擴展插座連接器或 D-sub 連接器驅動端連接選項
●編織層覆蓋率達 100%，提供最佳的 EMC 性能
●護套顏色遵循 DESINA 電纜標準，使得在工廠基層更容易快速確定電纜的用途
●包括 NFPA79、UL 和 IEC 顏色編碼導線
●提供 8 AWG、10 AWG、14 AWG 和 16 AWG 連續彎曲電纜和連續彎曲延長電纜，在 12x 彎曲半徑（外徑）時可彎曲 2000 萬次
TLP 電源和反饋電纜
●支持 TLP 電機和 Kinetix 5100 伺服驅動器
●包括單獨的電源電纜、反饋電纜和分?jǐn)嚯娎|（適用于特定的電機尺寸），選擇范圍為 18…4 AWG
●以 PVC 材料制成
●提供多種驅動器端選擇：帶跨線或擴展插座的電源電纜和制動電纜，帶集成電池盒和預成型連接器或擴展插座的反饋電纜
●根據電機尺寸使用兩種類型的電機端連接器：適用于 16AWG 和 18AWG 的矩形連接器和適用于 16…4 AWG 的軍用連接器
●采用低電容設計，最大限度提高系統功率密度
●編織層覆蓋率達 85%，提供極佳的 EMC 性能
文檔：
Kinetix 運動控制選型指南（KNX-SG001）
舊中文：https://literature.rockwellautomation.com/idc/groups/literature/documents/sg/knx-sg001_-zh-p.pdf
新英文：
https://literature.rockwellautomation.com/idc/groups/literature/documents/sg/knx-sg001_-en-p.pdf
Kinetix 運動附件規范技術數據（KNX-TD004）
https://literature.rockwellautomation.com/idc/groups/literature/documents/td/knx-td004_-en-p.pdf
Kinetix 無鹵 PUR 和 PVC 單電機電纜快速參考（2090-QR002）
https://literature.rockwellautomation.com/idc/groups/literature/documents/qr/2090-qr002_-zh-p.pdf
HIPERFACE DSL 編碼器單電機擴展電纜解決方案白皮書（MOTION-WP007）
https://literature.rockwellautomation.com/idc/groups/literature/documents/wp/motion-wp007_-en-p.pdf
